XXX股份有限公司
圆圈通用型全自动裁线绕线扎线机CY-CRT-02M
项目
技术解决方案
东莞市诚焱自动化科技有限公司
2016年06月06日
东莞市诚焱自动化科技有限公司简介
用户需求分析
项目硬件和软件系统解决方案设计原则及要求
圆圈通用型全自动裁线绕线扎线机CY-CRT-02M项目设计方案及特点优势
圆圈通用型自动裁线绕线扎线机CY-CRT-02M设计示意图
机器运行过程简易描述：
机器实物图
屏幕操作界面示意图
设备主要特点
设备技术参数及报价
培训方式
项目实施及服务
东莞市诚焱自动化科技有限公司简介
东莞市诚焱自动化科技有限公司是一家扎根于线束/绳索/软管等行业，专注于裁/绕/扎等核心动作相关的自动化设备，集研发设计、生产制造、推广销售的高科技公司，旗下绕线扎线机、裁线绕线扎线一体机两大系列产品，每个系列又根据线束形状外观细分近20款产品。诚焱自动化是目前中国裁线绕线扎线机行业品种最齐全，规模最大的专业生产制造商。
本着诚实互信，客户/代理/诚焱三方共同红红火火的诚意，公司创立“诚焱”品牌，合作共赢，共同发展。
在公司团队多年不懈努力积累下，诚焱自动化拥有高效运作的团队平台，庞大优质的客户基础，广泛的分销网络，是国内管线绳自动化领域经营规模较大、服务功能齐全、经营管理先进、科技水平领先的专业公司，在业内具有良好的公众形象和品牌价值。
产品及服务得到广大客户的认可，立足珠三角，销售网络遍布全国，部分特制设备成功出口印度，印度尼西亚，泰国，越南，英国，巴西，俄罗斯。
绕线扎线机生产厂家
裁线绕线扎线一体机无止境
易操作，易调试，易维护，
唯快不破，稳若磐石
用户需求分析

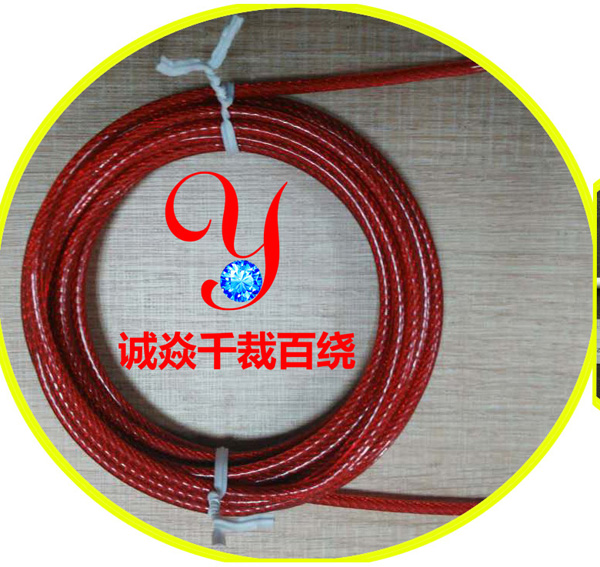

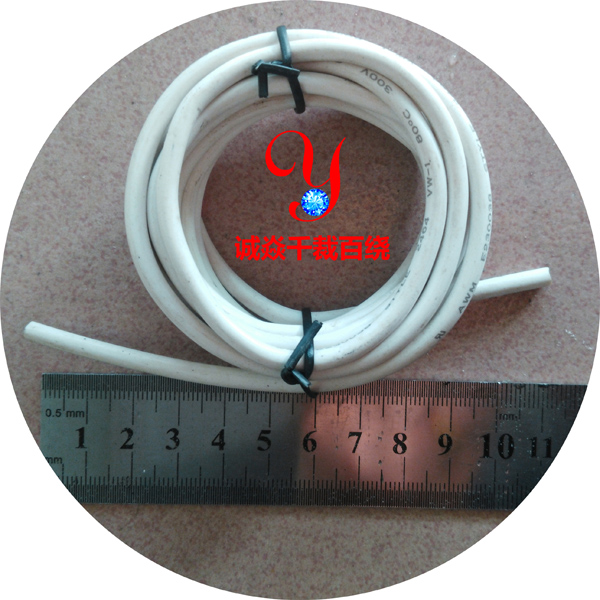

应客户的要求，目前XXX股份有限公司的线材总类较多，包装时要求将线材自动计米裁切、自动绕成圆圈、自动扎两根扎带。如下图示意：
XX股份有限公司目前是员工手工裁切，手工绕线，手工扎线，缺点：
略。。。。。
|
线 材 规 格 表 |
|||||||||
|
购买单位 |
XXXX科技股份有限公司（盖章） |
||||||||
|
部门 |
工程部 |
||||||||
|
序号 |
绕线形状 |
线径 |
裁线 |
裁线 |
绕线扎线要求 |
其他 要求 |
|||
|
长度 |
精度 |
绕线间距 |
留头长度 |
留尾长度 |
效率要求 |
||||
|
1 |
圆圈双扎 |
2.8mm |
6m |
40mm |
80mm |
8-18cm |
8-18 cm |
500条/小时 |
|
|
2 |
圆圈双扎 |
2.8mm |
5m |
30mm |
80mm |
8-18cm |
8-18 cm |
550条/小时 |
|
|
3 |
圆圈双扎 |
2.8mm |
4m |
25mm |
70mm |
8-18 cm |
8-18 cm |
600条/小时 |
|
|
4 |
圆圈双扎 |
2.8mm |
3m |
20mm |
70mm |
8-18 cm |
8-18 cm |
600条/小时 |
|
|
5 |
圆圈双扎 |
2.8mm |
2m |
10mm |
70mm |
8-18 cm |
8-18 cm |
600条/小时 |
|
|
6 |
圆圈双扎 |
2.8mm |
1m |
5mm |
70mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
7 |
圆圈双扎 |
2.8mm |
6m |
40mm |
90mm |
8-18cm |
8-18cm |
500条/小时 |
|
|
8 |
圆圈双扎 |
2.8mm |
5m |
30mm |
90mm |
8-18cm |
8-18cm |
550条/小时 |
|
|
9 |
圆圈双扎 |
2.8mm |
4m |
25mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
10 |
圆圈双扎 |
2.8mm |
3m |
20mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
11 |
圆圈双扎 |
2.8mm |
2m |
10mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
18 |
圆圈双扎 |
2.8mm |
1m |
5mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
13 |
圆圈双扎 |
5.0mm |
20m |
50mm |
150mm |
8-18mm |
25-30mm |
200条/小时 |
不兼容 |
|
14 |
圆圈双扎 |
5.0mm |
15m |
50mm |
150mm |
8-18mm |
25-30mm |
250条/小时 |
不兼容 |
|
15 |
圆圈双扎 |
5.0mm |
10m |
30mm |
150mm |
8-18mm |
25-30mm |
300条/小时 |
不兼容 |
|
16 |
圆圈双扎 |
5.0mm |
5m |
40mm |
100mm |
8-18cm |
8-18cm |
550条/小时 |
|
|
17 |
圆圈双扎 |
5.0mm |
2m |
15mm |
100mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
18 |
8字形 |
2.8mm |
5m |
40mm |
100mm |
8-18cm |
18-15cm |
550条/小时 |
|
|
19 |
8字形 |
2.8mm |
3m |
20mm |
100mm |
8-18cm |
18-15cm |
600条/小时 |
|
|
20 |
圆圈双扎 |
3.0mm |
6m |
40mm |
90mm |
8-18cm |
8-18cm |
550条/小时 |
|
|
21 |
圆圈双扎 |
3.0mm |
5m |
30mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
22 |
圆圈双扎 |
3.0mm |
4m |
25mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
23 |
圆圈双扎 |
3.0mm |
3m |
20mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
24 |
圆圈双扎 |
3.0mm |
2m |
10mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
25 |
圆圈双扎 |
3.0mm |
1m |
5mm |
90mm |
8-18cm |
8-18cm |
600条/小时 |
|
|
26 |
圆圈双扎 |
双芯平行线 |
6m |
30mm |
100mm |
8-18cm |
25-30cm |
550条/小时 |
|
|
27 |
圆圈双扎 |
双芯平行线 |
5m |
20mm |
100mm |
8-18cm |
25-30cm |
600条/小时 |
|
|
28 |
圆圈双扎 |
双芯平行线 |
4m |
15mm |
100mm |
8-18cm |
25-30cm |
600条/小时 |
|
|
29 |
圆圈双扎 |
双芯平行线 |
3m |
15mm |
100mm |
8-18cm |
25-30cm |
600条/小时 |
|
|
30 |
圆圈双扎 |
双芯平行线 |
2m |
10mm |
100mm |
8-18cm |
25-30cm |
600条/小时 |
|
|
31 |
圆圈双扎 |
双芯平行线 |
1m |
5mm |
100mm |
8-18cm |
25-30cm |
600条/小时 |
|
三、项目硬件和软件系统解决方案设计原则及要求
略。。。。。。。。
四、圆圈通用型全自动裁线绕线扎线机CY-CRT-02M项目设计方案及特点优势描述
1、圆圈通用型自动裁线绕线扎线机CY-CRT-02M设计示意图
2、机器运行过程简易描述：
略。。。

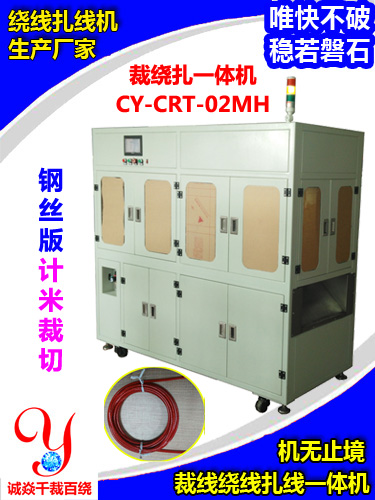

3、机器实物图
4、屏幕操作界面示意图
5、设备主要特点：
产品定位于高质量成品包装的线材生产厂商，适用线材软管绳索；
性能高,最高速度可到达600条/小时；
全自动裁线绕线扎线一体，节省人工成本；
绕扎后的成品美观、大方、整齐，易包装，满足客户高质量要求；
体积小,不占地方，节省场地租金。
简单易操作，普通工人,简单练习,即可熟练操作.
人性化设计，工作台是按人体构造力学设计的，大大降低员工疲劳强度，提高工作效率。
简单易维护，普通工人，简单培训，即可日常维护，维修调整方便。
本机采用可程序设计控制器（PLC）控制，人机界面操控，全自动不间断的作业。
五、商品名称、规格型号、技术参数、单价、数量等
温馨提醒：
六、培训方式：
七、圆圈通用型全自动裁线绕线扎线机CY-CRT-02M项目实施及服务
